DIVISORI DI
FLUSSO
OLEODINAMICI
Le macchine moderne caratterizzate da cinematismi complessi richiedono spesso azionamenti multipli, separati ed indipendenti l’uno dall’altro. Dove è necessario equalizzare il flusso, dividerlo opportunamente o lavorare con pressioni elevate, la CASAPPA, propone la sua vasta gamma di divisori POLARIS10, POLARIS20, MAGNUM 30 e MAGNUM 35 per trasmettere potenza con soluzioni tecnicamente razionali ed economicamente interessanti.

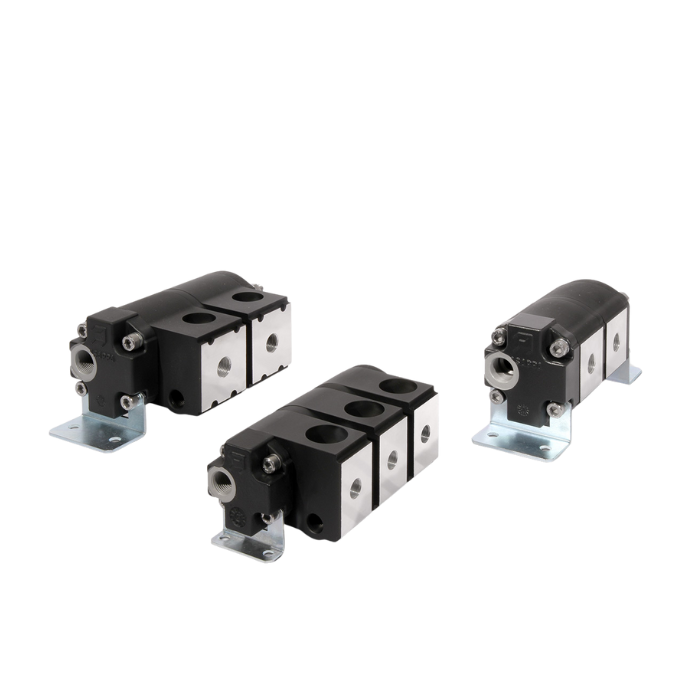

Polaris [PLD]
Divisori di flusso oleodinamici a ingranaggi con costruzione in lega di alluminio ad alta resistenza.
Nell’intento di offrire componenti che consentano di semplificare la costruzione degli impianti, la CASAPPA ha corredato i divisori di valvole di rifasamento, ossia di valvola limitatrice di pressione e di anticavitazione incorporate. Questi componenti, se opportunamente impiegati, consentono di ottimizzare i circuiti idraulici, riducendo i costi di installazione e di esercizio. Consistono in due o più sezioni collegate internamente con un albero comune, rimane cosi costante il rapporto fra le portate circolanti all’interno di ogni elemento, proporzionali alle cilindrate dell’elemento medesimo. I vantaggi di questi prodotti consistono principalmente nella modularità, nel peso contenuto, nelle pressioni raggiungibili e nella efficienza energetica. I divisori di flusso sono componenti a funzionamento teorico non dissipativo infatti se all’uscita di una sezione la pressione risulta più bassa di quella in entrata, la sezione si comporta come un motore e preleva energia dal fluido. L’energia cosi prelevata non viene dissipata in calore, ma tramite l’albero comune, viene utilizzata in altre sezioni, funzionanti come pompe, in cui la pressione di uscita è superiore a quella di entrata.
Possono essere impiegati come equalizzatori di flusso, divisori di flusso ed intensificatori di pressione.
Cilindrate da 2,14 a 33,03 cm³/giro disponibili nei gruppi 10 e 20.
Pressioni di picco fino a 280 bar.
- Progetto modulare
- Precisione di divisione
- Valvole di rifasamento integrate
- Combinazioni tra gruppi diversi
Magnum [HDD]
Divisori di flusso oleodinamici ad ingranaggi con costruzione in ghisa.
Questi componenti, se opportunamente impiegati, consentono di ottimizzare i circuiti idraulici ed aumentare la durata della pompa principale, riducendo i costi di installazione e di esercizio.
Consistono in due o più sezioni collegate internamente con un’albero comune pertanto rimane costante il rapporto fra le portate circolanti all’interno di ogni elemento, proporzionali alle cilindrate dell’elemento medesimo, escludendo le variazioni di rendimento volumetrico. I divisori di flusso sono componenti non dissipativi; infatti se all’uscita di una sezione la pressione risulta più bassa di quella in entrata, la sezione si comporta come un motore e preleva energia dal fluido. L’energia così prelevata non viene dissipata in calore, ma tramite l’albero comune, viene utilizzata in altre sezioni, funzionanti come pompe, in cui la pressione di uscita è superiore a quella di entrata.
Possono essere impiegati come equalizzatori di flusso, divisori di flusso ed intensificatori di pressione.
Cilindrate da 17,28 a 125,63 cm³/giro disponibili nei gruppi 30 e 35.
Pressioni di picco fino a 320 bar.
- Progetto modulare
- Precisione di divisione
- Portate elevate
- Combinazioni tra gruppi diversi
